高壓電纜分接箱
一、概述:
電纜分接箱( Cable Distribution Box)是一種用來對電纜線路實施分接、分支、接續及轉換電路的設備,多數用于戶外。
二、分類:

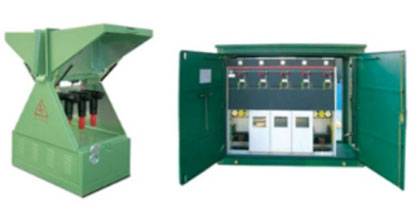

電纜分接箱按其電氣構成分為兩大類:一類是不含任何開關設備的,箱體內僅有對電纜端頭進行處理和連接的附件,結構比較簡單,體積較小,功能較單一,可稱為普通分接箱;另一類是箱內不但有普通分接箱的附件,還含有一臺或多臺開關設備,其結構較為復雜,體積較大,連接器件多,制造技術難度大,造價高,可稱為高級分接箱。
1、普通分接箱
普通分接箱內沒有開關設備,進線與出線在電氣上連接在一起,電位相同,適宜用于分接或分支接線。通常習慣將進線回數加上出線回數稱為分支數。例如三分支電纜分接箱,它的每一相上都有三個等電位連接點,可以用作一進二出或二進一出。電纜分接箱內含U,V,W三相,三相電路結構相同,順排在一起。
2、高級分接箱

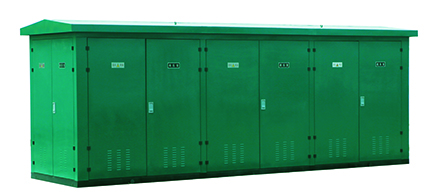

高級分接箱內含有開關設備,既可起普通分接箱的分接、分支作用,又可起供電電路的控制、轉換以及改變運行方式的作用。開關斷口大致將電纜回路分隔為進線側和出線側,兩側電位可以不一樣。開關設備本身有較大的體積,因此高級分接箱的外形尺寸比較大,高度一般為1.4-1.8m,深度約為0.9-1.0m,長度則依所含開關設備數目而定,多在1.0m至2.4m之間。箱體的外形類似于戶外箱式變壓器,箱殼上有若干個活動的門,有的門是為開關設備的操作而設,有的門是為電纜連接器件的安裝施工或維護檢修而設的。
三、使用環境條件:
1、周圍空氣溫度不高于+40℃,不低于-5℃。24h內的平均溫度不得高于+35℃。
2、周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響
3、設備安裝時與垂直面得傾斜度不超過5度。
4、設備應安裝在無劇烈震動和沖擊的地方,以及不足以用電器元件受到腐蝕的場所。
5、用戶有特殊要求時可與我公司協商解決。
