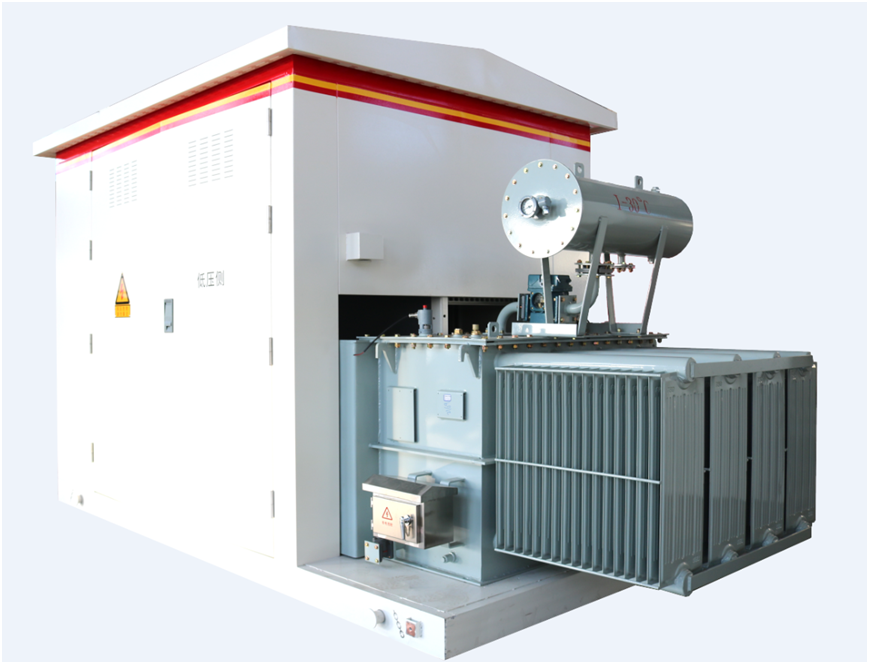

型號: 華式變電站
一、概述:
華式箱變既不同于美式箱變也不同于歐式箱變，是一種新型的箱式變電站，主要由變壓器本體、高壓電器部分、低壓電器部分、箱體等組成。華式箱變的高壓電器部分主要由35kV高壓斷路器、35kV隔離開關、35kV電流互感器、35kV電壓互感器、35kV避雷器、35kV帶電顯示器等組成；華式箱變低壓電器部分主要由低壓框架斷路器，自用電系統（自用變壓器、饋線開關等）、浪涌保護器等組成。
用于城市高層建筑，城鄉建筑、居民小區、高新技術開發區，中小型工廠、礦山。油田以及臨時施工用電等場所，作為配電系統中接受和分配電能之用。
華式變電站具有成套性強、體積小，結構緊湊、運行安全可靠.維護方便以及可移動性等特點。與常規室內變電站相比。同容量的箱式變電站占地面積通常僅為常規變電站的1/10-1/5,大大減少了設計工作量及施工工作量，減少了建筑費用。也可用于雙電源和放射終端配電系
統，是目前城鄉變電站建設和改造的新型成套設備。
二、特點:
結構緊湊、體積小、安裝方便、靈活；
全絕緣、全密封結構、安全可靠、免維護，可靠保護人身安全；
華式箱變每相用一只熔斷器代替了美式箱變的兩支熔斷器做保護，其特點是當任一相熔斷器熔斷之后，都會保證負荷開關跳閘而切斷電源，而且只有更換熔斷器后，主開關才可合閘；
華式箱變同美式箱變相比增加了接地開關、避雷器，接地開關與主開關之間有機械聯鎖，這樣可以保證在進行箱變維護時人身的絕對安全；
高壓室安裝35kV負荷開關,負荷開關自帶上隔離和熔斷器保護；
負荷開關自帶信號傳輸節點,便于后臺監控負荷開關的運行情況；
低壓部分由智能型框架斷路器和綜合測控裝置組成,測控裝置可實時監控開關的狀態,及變壓器保護裝置的運行情況 , 通過GPS傳輸至總控室 , 實現遠程監控；
由于此產品的運行環境相對比較惡劣,防風沙、隔熱和散熱的要求較高,防護等級要求必須滿足運行要 求,有效保護箱變內部元器件,延長元器件的使用壽命；
變壓器本體防護等級為IP68 ；
箱變外殼的防護等級不低于IP54 。
三、使用環境條件:
周圍空氣溫度:-30°℃~+45°C；
海拔高度:≤1000m(≥1000m時按高原型設計)；
戶外風速:≤35m/s；
相對濕度:日平均不大于95%,月平均不大于90%；
污穢等級:l、Ⅲ類；
地震強度:不超過8度；
安裝地點:無火災危險、嚴重污穢、化學腐蝕、劇烈震動。
