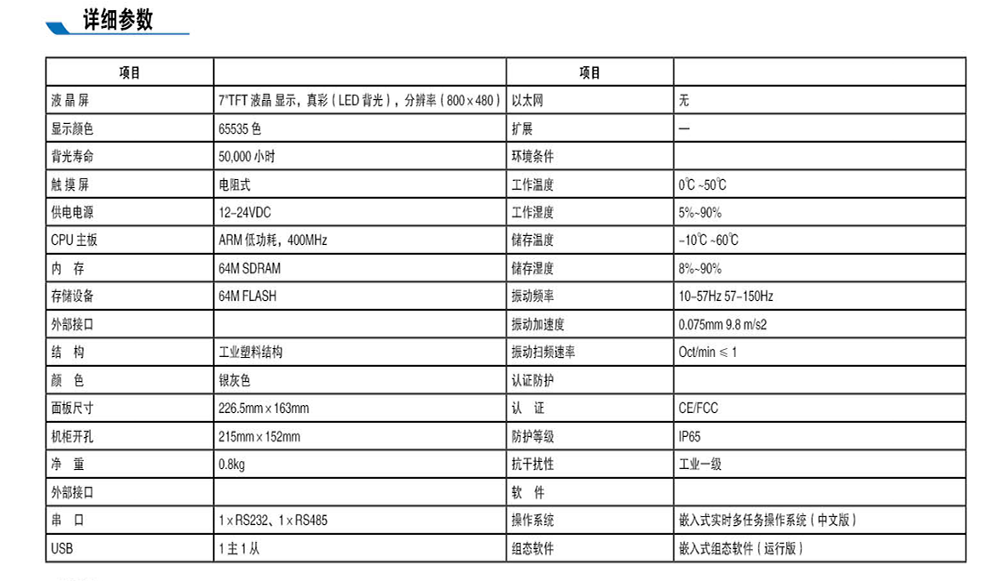

系統中的彩色觸摸屏是一套以嵌入式低功耗CPU為核心（ARM9主頻400MHz )的高性能嵌入式一體化工控機。該產品設計采用了 7英寸高亮度TFT液晶顯示屏（分辨率800x480)，四線電阻式觸摸屏（分辨率4096x4096 ),同時還預裝了微軟嵌入式實時多任務操作系統WinCE.NET (中文版）和嵌入式組態軟件（運行版）。使得監控系統運行更加穩健可靠。可外接USB鼠標鍵盤等。
產品特點

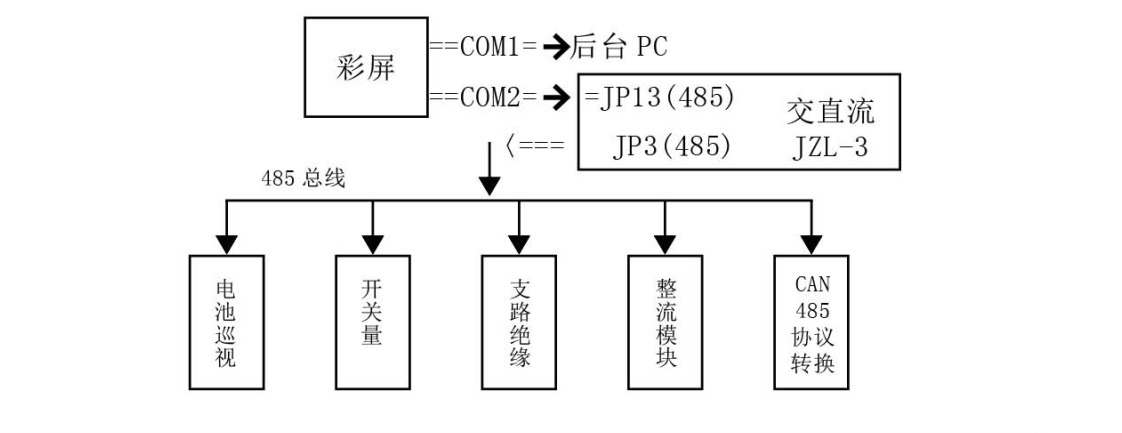

單電單充系統：可以實現1組120節電池巡檢，80路開關置檢測，60支路絕緣檢測，16個整流模塊管理。
雙電雙充系統：
參考上面的示意圖，需要注意的是彩屏的COM2 (RS485)只接JZL-3 (1#和2#)的JP13 (RS485)端子；電池巡檢盒、開關量、支路絕緣、整流模塊或CAN485協議轉換器的RS485按照各自所在的組別（如：I組、II組）分別接入對應的JZL-3的JP3 (RS485),請千萬注意不可將2個JZL-3的JP3 (RS485)的485網絡連接起來，而應是各自獨立的。可以實現2組每組120節電池巡檢，2組每組80路開關量檢測，2組每組60支路絕緣檢測，2組每組16個整流模塊管理。
