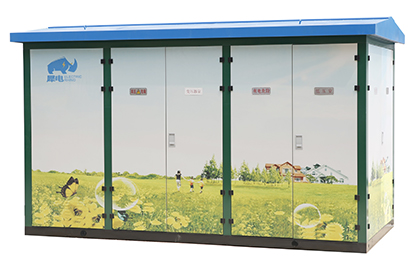

景觀外殼預裝式箱式變電站
一、概述:
景觀外殼預裝式箱式變電站是將高壓開關設備、變壓器、低壓配電設備按一定接線方案組合成一體的緊湊型成套配電設備,本系列預裝式變電站適用于額定電壓12KV,額定頻率50Hz的三相交流系統,適用于住宅小區、商廈賓館、工礦企業、礦山、油田、碼頭、機場等場所及臨時性的施工場所。其適用于環網供電,也適用于放射性終端供電。本系列預裝式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便及可移動等特點,與常規土建式變電站相比,其占地面積僅為1/10-1/5,大大減少了設計工作量及施工量,減少了建設費用。景觀外殼預裝式箱式變電站符合標準EC1330:1995《高壓/低壓預裝式變電站》的有關要求、GBT17467-1998《高壓/低壓預裝式變電站》。
二、結構特點:
1、主結構
本系列預裝式變電站由高壓配電裝置、變壓器及低壓配電裝置聯接而成,分為三個功能隔室,即高壓室、變壓器室和低壓室。高壓側一次供電系統可布置成環網供電、終端供電和雙電源供電等多種供電方式,還可裝設高壓計量元件,滿足高壓計量的需求;變壓器室可選擇S11、SCB及其他系列低損耗油浸式變壓器或干式變壓器；低壓室根據用戶要求組成用戶所需供電方案,有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能,滿足用戶的不同需求,并方便用戶的供電管理和提高供電質量。
2、外殼
本系列預裝式變電站的外殼采用彩色鋼板制作(也可根據用戶的不同要求,選用各種金屬或非金屬材料)。表面光滑平整,產品美觀大方,且具有很強的抗腐蝕與防水、防塵性能。使用壽命長,具備良好的隔熱功能。同時,也便于使整體外觀和色彩與周邊環境相協調。
3、基本骨架
骨架結構采用槽鋼及角鋼制造，有較高的機械強度；各室之間均用隔板隔成獨立的小室；頂蓋為雙層結構，具有良好的隔熱作用；
三、智能系統配置:
根據客戶要求,箱變內可以配置智能系統,采用的智能元器件配置有電源,接口器件,通訊介質,控制設備(上位機,智能儀表等),以滿足智能化的要求。采用 Profibus-DP標準、開放型現場總線技術具有通訊能力的元器件與之連接,從而實現主站通過總線對開關、電網的遠程測量、調節、控制、通訊;或采用智能控制儀對高低壓側進行本地或遠程的測量、調節、控制、通訊。
