KC-GZDW-3直流電源屏是專門為大容量用戶設計的直流電源。系統配置由監控模塊、交直流檢測模塊、絕緣檢測模塊、電池巡檢模塊、開關量檢測模塊、降壓模塊、配電單元、蓄電池、柜體組成，具有操作簡單、智能管理、高效節能等特點。
適用于電力、通信、交通、化工、冶金、軍事、醫療、廠礦、建筑及消防等領域及用戶終端，
可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。
功能特點
- 智能雙電源切換，兩路交流電源輸入，一路為工作電源，一路為備用電源；
- 輸入電壓范圍寬，電網適應性強；
- 采用PSM20監控，7寸觸摸顯示屏，中文菜單，界面友好豐富，觸摸屏點觸式操作；
- 具有周全的系統設置、運行信息查詢及各項告警等功能；
- 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
- 可擴展蓄電池檢測兩組240節、絕緣檢測60路、開關量檢測80路；
- 系統采用多級密碼權限管理，限制未授權人員的操作，確保系統安全可靠運行；
- 模塊化設計，N + 1冗余，滿足容M要求；
- 內置RS232、RS485兩種通訊接口，可通過后臺監控和遠程監控對系統實施"遙測遙控、遙信、遙調"四遙功能，實現無人值守；
- 支持C DT、M 0 D B U S兩種通訊規約選擇
系統構成及配置

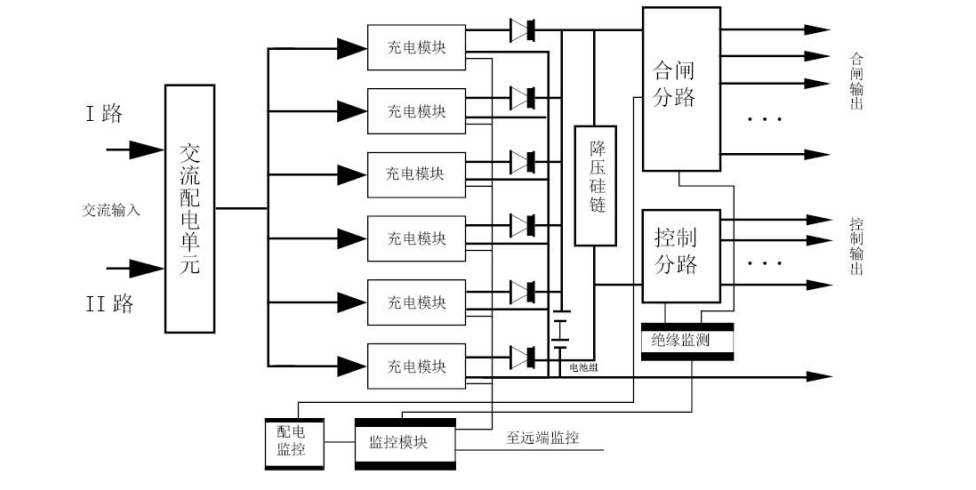

直流電源系統主要由監控模塊、整流模塊、絕緣檢測模塊、電池巡檢模塊、交直流檢測模塊、開關量檢測模塊、降壓模塊、配電單元、蓄電池和柜體組成，根據需要還
可増配逆變電源模塊和直流變換模塊。根據配置和接線方式不同，可實現多種方式的饋電輸出。
當系統交流輸入正常時，兩路市電經雙電源切換裝置輸入一路交流，給整流模塊供電。整流模塊將輸入的 AC 轉換為 DC , —方面給合閘母線負載供電，同時給蓄電池充電,
合閘母線通過降壓模塊給控制母線負載供電。
當系統交流輸入異常或停電時，整流模塊停止工作，由蓄電池給負載供電。監控模塊監測電池電壓、放電時間，當電池放電到設置的欠壓值時，監測模塊告警。交流輸入
恢復正常后整流模塊恢復對負載供電并給電池充電。
