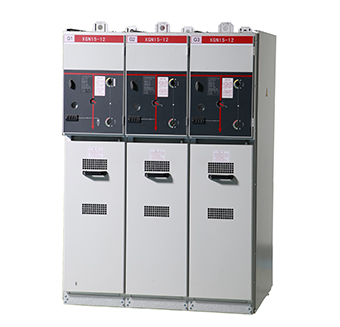

型號:HXGN型環網式高壓開關柜
一、概述:
HXGN- 12固定式環網高壓開關柜適用于三相、交流50Hz、額定工作電壓3- 12kV .額定工作電流630A及以下系統中的成套配電裝置。主要適用于工礦、住宅小區高層建筑、學校等配電場所，作為電力系統變電站的受電、饋電及實行控制保護、監測之用。特別適合于頻繁操作的場合，其母線系統為單母線結構。具有實現“五防”閉鎖功能。
二、結構說明及特點:
本開關柜為金屬封閉箱式結構，柜體骨架由KS(8MF)型材加工而成，柜體全部采用組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸;柜體即可配FN12- 12型壓氣式負荷開關組合電器，也可配HXGN-12型真空負荷開關組合電器，體積小、免維修、三項聯動結構、并且具有明顯的隔離新口。配HXGN- 12型壓氣式負荷開關組合電器、HXGN-12型真空負荷開關組合電器時，其安裝方式靈活，可左、右側裝、正裝、倒裝。可手動和電動操作，并具有遠動遙控功能。設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防”功能。采用聯動防護絕緣活門、遮擋帶電觸頭，確保人身安全。柜體采用正面操作維護，面門裝有觀察窗可清楚觀察柜內元件工作狀態。
三、技術參數:
- 環境溫度;上限+40℃ ,下限-25℃。
- 海拔高速:不高于1000m。
- 相對濕度:日平均值不大于95%，月平均值不大于90%。
- 地震烈度:不超過8度。
- 沒有火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內使用。
