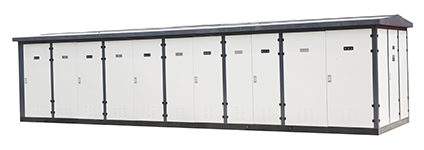

金屬外殼系列箱式變電站
一、 概述:
金屬外殼系列箱式變電站:是采用金屬材質外殼將高壓電器設備、變壓器低壓、電器設備等組合成緊湊型成套配電裝置。用于城市高層建筑，城鄉建筑、居民小區、高新技術開發區，中小型工廠、礦山，油田以及臨時施工用電等場所，作為配電系統中接受和分配電能之用。金屬外殼系列箱式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便以及可移動性等特點。與常規室內變電站相比。同容量的箱式變電站占地面積通常僅為常規變電站的1/10-1/5，大大減少了設計工作量及施工工作量，減少了建筑費用，也可用于雙電源和放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
二、 結構特點:
本產品由高壓配電裝置、變壓器及低壓配電裝置連接而成，分成三個功能隔離室:高壓室、變壓器室、低壓室。高壓側-次供電系統可布置成環網供電、雙電源供電等多種供電方式，還可以裝置高壓計量元件，滿足高壓計量的要求。變壓器可選擇s9以及其他低損耗油浸變壓器或干式變壓器。變壓器室設有自起動強迫風冷系統及照明系統，低壓室設有動力照明、無功補償、電能計量和電量測量等多功能方案，供用戶選擇。以方便用戶的供電管理和提高供電質量。高壓室結構緊湊合理，并有全面防范誤操作保護功能。變壓器在用戶有合理要求時，可增設軌道，方便變壓器從兩側大門進出，各室均有自動照明。全部電器元器件性能可靠，操作方便，使產品運行安全可靠，操作維護方便。采用自然通風和強迫通風兩種方式，使通風冷卻良好，變壓器室、低壓室均有通風道，排風扇有溫控裝置，按整定溫度自動啟動和關閉風扇，確保變壓器安全運行。箱體結構能防止雨水和污物進入，并采用特種鋼板或鋁合金制作，經防腐處理，具備長期戶外使用條件，使用壽命長，外形美觀。
三、使用環境條件:
環境溫度不高于+40C，不低于-25C:
海拔高度不超過2000m;
海拔高度不超過2000m;
戶外風速不超過35m/ S;
空氣相對濕度不超過90%( +25C);
地震水平加速度為0.4m/S，垂直加速度0.2m/ $;
空氣相對濕度不超過90%( +25C);
地震水平加速度為0.4m/S，垂直加速度0.2m/ $;
無火災，無爆炸危險，無嚴重污穢，無化學腐蝕及劇烈震動的場所;
特殊使用條件，訂貨時另行協商。
特殊使用條件，訂貨時另行協商。
